GNSS приемник SOUTH G9 (IMU)
360,000₽ – 550,000₽
Высокая интегрированность
Благодаря высокой интегрированности начинки прибора: GNSS антенны, Bluetooth, WIFI, модуля и антенны УКВ значительно выросла производительность и энергоэффективность прибора. А также уменьшилось количество аксессуаров, которые необходимо брать с собой в поле геодезисту.
Поддержка всех группировок GNSS спутников
Galaxy G9 получил новый ПРОЦЕССОР, который не только энергоэффективен, но и отлично справляется с помехами, благодаря чему получает данные высокого качества от всех группировок спутников, в том числе от BeiDou III.
Встроенная антенна радио УКВ
Благодаря инновационному дизайну встроенных плат и новейшим технологиям компании SOUTH работа по УКВ стала еще надежнее.
Продвинутый встроенный модуль УКВ
Встроенный радиомодуль нового поколения поддерживает все современные радиопротоколы, а радиус работы увеличен до 10 км благодаря протоколу Farlink. Работает на частоте 410МГЦ-470 МГЦ.
Электронный уровень и компенсация наклона
Galaxy G9 поставляется с Инерциальной Системой нового поколения, с которой измерения под углом будут точнее. Координаты будут исправлены автоматически по углу и направлению наклона вехи. Благодаря этой технологии пропадает необходимость выставлять веху по уровню, а продуктивность вырастает на 30 процентов.
Увеличенное время работы
Благодаря новому процессору и двум съемным батареям, значительно увеличивается время автономной работы и производительность приемника G9. Поддерживается функция горячей замены аккумуляторов. Приемник G9 может проработать до 15 часов в режиме «Ровер», а заряд каждой из двух батарей отображается прямо на приборе.
Управление через веб-интерфейс
Встроенный Веб-интерфейс позволяет отслеживать статус приемника и настраивать его. Получить доступ к нему можно по WIFI или USB.
Bluetooth
Galaxy G9 оснащен Bluetooth v4.0. Приемник может подключаться к другим умным устройствам, использующие стандарт Bluetooth v4.0 и Bluetooth v2.1. Благодаря новому стандарту Bluetooth не только увеличился радиус работы, но и стабильность соединения.
WiFi
Galaxy G9 может не только использовать WIFI для приема и передачи данных, но и создавать точку доступа, к которой могут подключаться другие устройства для управления приемником.
Удобное хранение данных
Сырые данные, включая STH, Rinex 2.01 и Rinex 3.02 можно хранить не только во встроенной памяти (16Гб SSD), но и на внешнем устройстве USB (по OTG).
Характеристики
| SOUTH G9 (IMU) | |
| Количество каналов | 1760, 336 (опция) |
| GPS | L1C/A, L1C, L2C, L2E, L5 |
| GLONASS | L1C/A, L1P, L2C/A, L2P, L3 |
| BDS | B1, B2, B3 |
| GALILEOS | E1, E5A, E5B, E5AltBOC, E6 |
| SBAS | L1C/A, L5 (Только для спутников, поддерживающих L5) |
| IRNSS | L5 |
| QZSS | L1C/A, L1 SAIF, L2C, L5, LEX |
| MSS L-Band | Trimble RTX[1] |
| Частота позиционирования: | 1Hz~50Hz |
| Время инициализации: | < 10s |
| Надежность инициализации: | >99.99% |
| Точность позиционирования | |
| Дифференциальные кодовые измерения (DGNSS) | план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км |
| Статика и быстрая статика | план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км |
| Кинематика в реальном времени (RTK) | план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км |
| SLink (RTX)[2] | план: 4-10 см высота: 8-20 см |
| RTK XTRa (xFill) | план: 5 + 10 мм/км высота: 5 + 20 мм/км |
| SBAS | Обычно < 5m среднеквадратичное расстояние |
| Время инициализации RTK | 2~8s |
| IMU Погрешность за наклон вехи | 8мм + 0.6мм/градус наклона |
| IMU угол наклона | 0°~60° |
| Физические параметры | |
| Размеры | 154мм(Д)×154мм(Ш)×106мм(В) |
| Вес | 1.3 кг (включая батарею) |
| Материал | Корпус из магниевого алюминиевого сплава |
| Производительность оборудования | |
| Рабочая температура | -45 °C до +75 °C |
| Температура хранения | -50 °C до +80 °C |
| Влажность | 100% Без конденсации |
| Влаго/Пыле защита | IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
| Удар/Вибрация | Выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
| Источник питания | 6-28V DC, защита от перенапряжения |
| Батарея | 7.4 V 3400mAh Аккумуляторная, съемная литий-ионная батарея |
| Время работы батареи | на одной батарее: до 15 ч (Ровер по Bluetooth) |
| Коммуникации | |

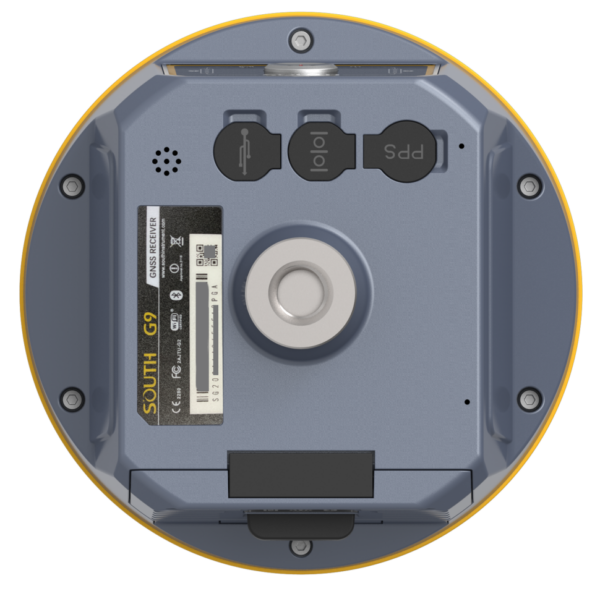

| Связь и хранение данных | порт 5PIN LEMO + Rs232 порт 7PIN LEMO (передача данных, OTG, Ethernet) 1 порт для 1PPS Слот для SIM карты |
| Внутренний UHF | Прием и передача, 1W/2W/3W переключаемый |
| Частотный диапазон | 410-470MHz |
| Протокол связи | Farlink, Trimtalk450s, HUACE, Hi-target, Satel |
| Дальность связи | около 10 км по протоколу Farlink |
| Сотовая сеть | LTE FDD: B1/B3/B5/B7/B8/B20 LTE TDD: B38/B40/B41 WCDMA: B1/B5/B8 GSM: 850/900/1800/1900MHz |
| Bluetooth | стандарт Bluetooth 3.0/4.1, Bluetooth 2.1+EDR |
| NFC | Реализация близкого расстояния (короче чем 10см) автоматическая пара между приемником и контроллером (в контролере должен быть NFC модуль) |
| WIFI | 802.11 b/g |
| WIFI точка доступа | Точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциальные поправки через сеть WIFI |
| WIFI канал передачи данных | Приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi |
| Хранение/Передача данных | |
| Память | внутренняя память 16 GB SSD при нехватке памяти старые данные автоматически удаляются для записи новых; поддерживает внешние накопители |
| Передача данных | Режим Plug and play передачи данных USB
Поддержка загрузки данных FTP/HTTP |
| Формат данных | Дифференциальный формат данных: CMR+, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS выходной формат данных: NMEA 0183, PJK плоская координата, двоичный код, Trimble GSOF Поддержка сетевой модели: VRS, FKP, MAC, полная поддержка NTRIP протокола. |
| Сенсоры | |
| Электронный уровень | Программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени |
| IMU | Встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам |
| Термометр | Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
| Взаимодействие с пользователем | |
| Операционная система | Linux |
| Кнопки | 1 клавиша |
| Индикаторы | 4 LED индикаторов (спутники, питание, Bluetooth, передача данных) 2 индикатора заряда батареи |
| Web-сервер | С доступом к внутреннему веб-интерфейсу управления через Wi-Fi или USB-соединение, пользователи могут контролировать состояние приемника и свободно изменять конфигурации |
| Голосовой информатор | Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/ Русский/Турецкий |
| Открытая платформа | Обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия |
| Облачный сервис | Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация и т.д. |
Комплектация
• Приёмник — 1шт;
• УКВ антенна — 1шт;
• GSM антенна QT0822D — 1шт;
• Батарея литий-ионная BTNF-L7408W — 2шт;
• Кабель USB Type A — LEMO 7 — 1шт;
• Зарядное устройство для батарей CH-SA4012 с сетевым адаптером питания 220В — 1шт;
• Карбоновая веха CLS25 для ровера или комплект трегера TJ13 с адаптером TL10 для базы — 1шт;
• Мини-веха TG-30 30см 1шт;
• Адаптер 5/8″ LJQ-5/8(AI) — 1 шт.
• Пластина на веху для измерения высоты рулеткой CGP-S01B — 1шт

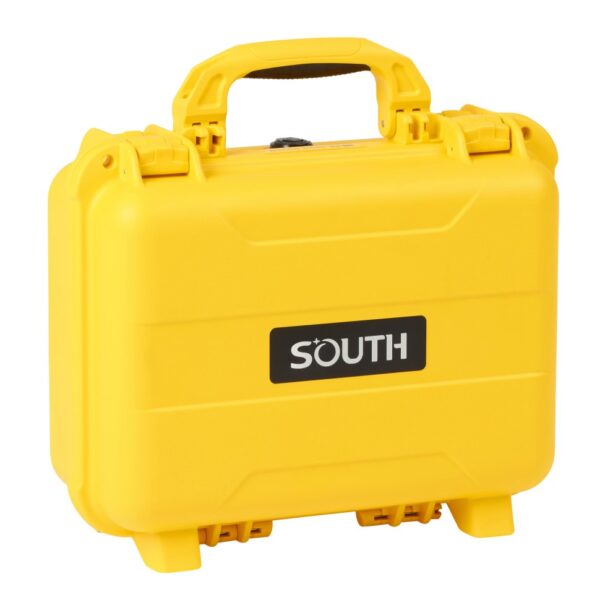

• Ударопрочный кейс S-S-B2 — 1шт;
• ПО для постобработки.
